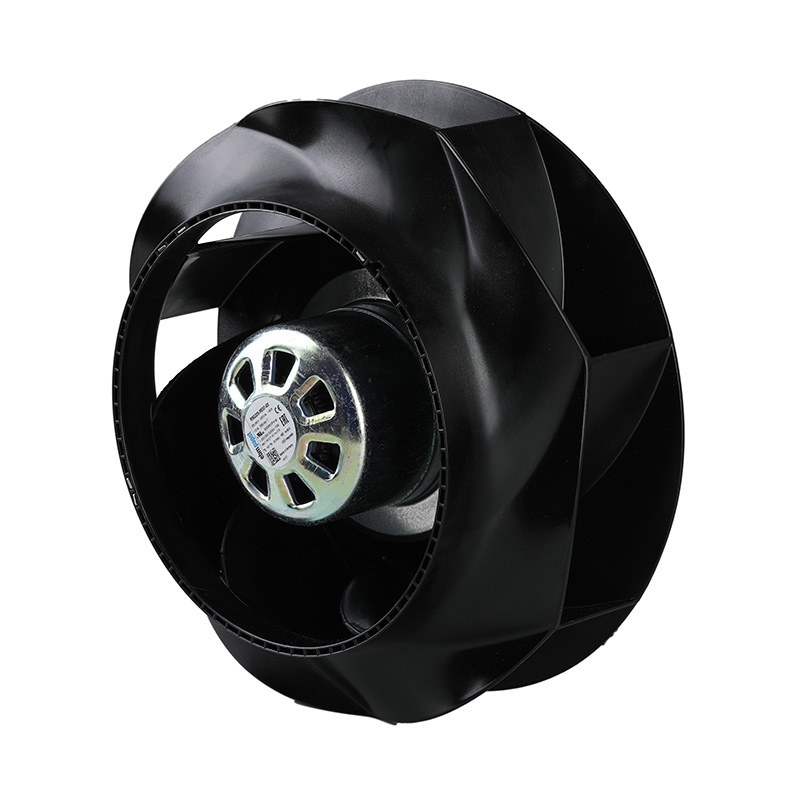

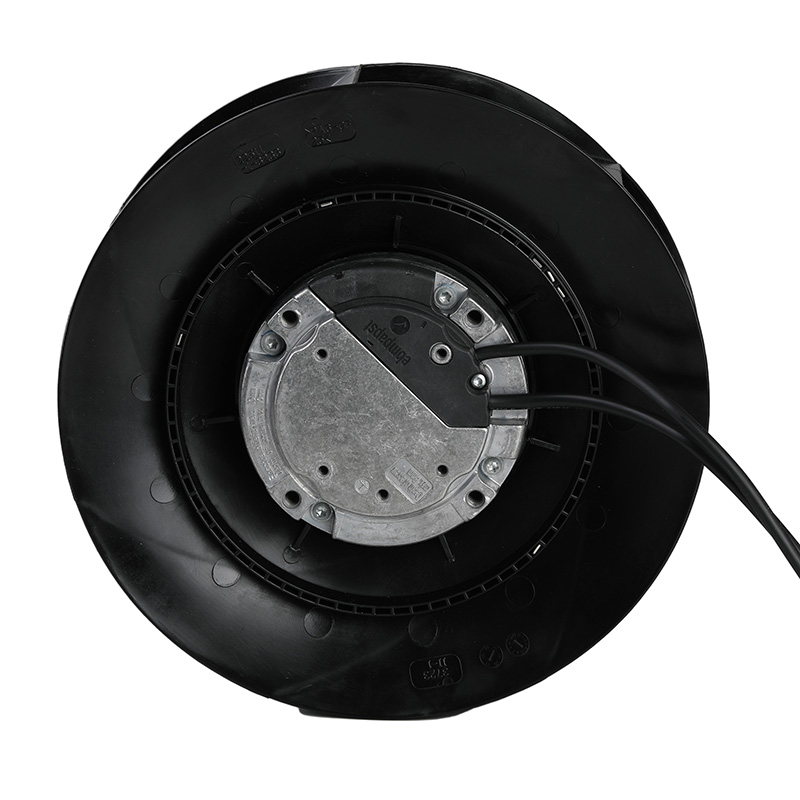

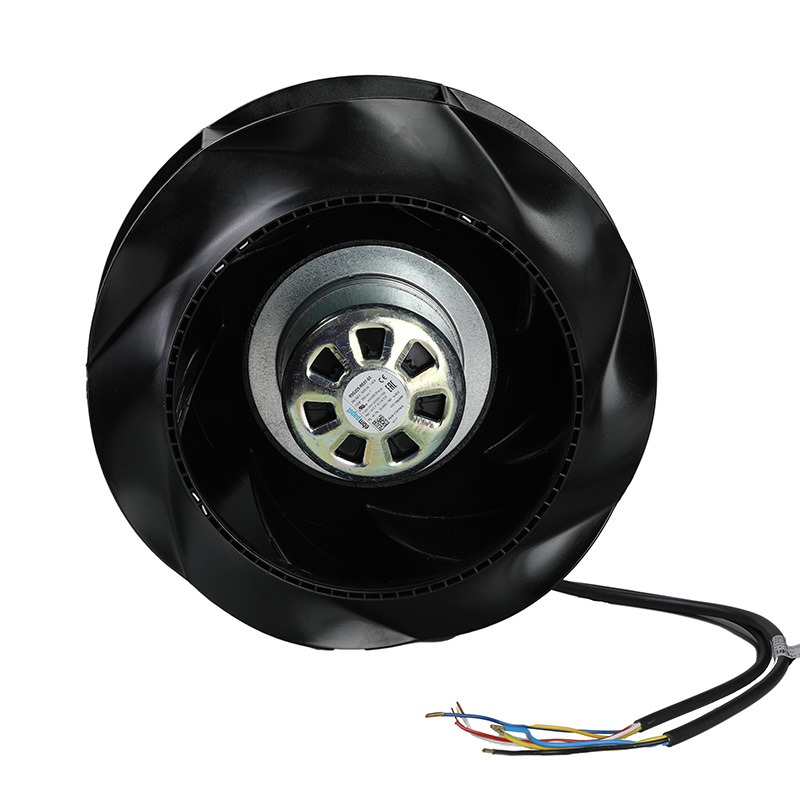

EC-Radialventilator – RadiCal-R3G225-RE07-03
Technische Beschreibung
| Gewicht | 1,75 kg |
| Motorgröße | 55 |
| Größe | 225mm |
| Rotoroberfläche | Dickschichtpassiviert |
| Werkstoff Elektronikgehäuse | Aluminium-Druckguss |
| Laufradmaterial | PA-Kunststoff |
| Anzahl der Klingen | 7 |
| Drehrichtung | Im Uhrzeigersinn, auf den Rotor gesehen |
| Stärke des Schutzes | IP54 |
| Isolationsklasse | "B" |
| Feuchtigkeits- (F) / Umwelt- (H) Schutzklasse | H1 |
| max.zulässige Umgebungstemp.für Motor (Transport/Lagerung) | + 80 °C |
| Mindest.zulässige Umgebungstemp.für Motor (Transport/Lagerung) | - 40 °C |
| Einbaulage | Beliebig |
| Kondenswasserlöcher | Keine, offener Rotor |
| Modus | S1 |
| Motorlager | Kugellager |
| Technische Eigenschaften | - Ausgang 10 VDC, max.10 mA - Tachoausgang - Leistungsbegrenzer - Motorstrombegrenzung - Sanftanlauf - Steuereingang 0-10 VDC / PWM - Steuerschnittstelle mit sicher vom Netz getrenntem SELV-Potenzial - Überspannungserkennung - Thermischer Überlastschutz Elektronik/Motor - Unterspannungserkennung |
| EMV-Störfestigkeit | Gemäß EN 61000-6-2 (Industriebereich) |
| EMV-Störaussendung | Gemäß EN 61000-6-4 (Industriebereich) |
| Berührungsstrom nach IEC 60990 (Messkreis Fig. 4, TN-System) | <= 3,5mA |
| Motorschutz | Elektronischer Motorschutz |
| mit Kabel | Variable |
| Schutzklasse | I (mit kundenseitigem Schutzleiteranschluss) |
| Konformität mit Standards | EN 60335-1 / UKCA / CE |
| Genehmigung | CCC / CSA C22.2 Nr. 77 + CAN/CSA-E60730-1 / UL 1004-7 + 60730-1 / EAC |
Daten gemäß ErP-Richtlinie
| Installationskategorie | A |
| Effizienzkategorie | statisch |
| Geschlossene Drehzahlregelung | ja |
| Spezifisches Verhältnis* | 1 |
| *Spezifisches Verhältnis = 1 + psf / 100 000 | |
|
| Tatsächlich | Anfrage 2015 | |
| Gesamtwirkungsgrad ηe |
| 61,7 | 43,3 |
| Effizienzklasse N |
| 80,4 | 62 |
| Leistungsaufnahme Pe | KW | 0,16 | |
| Luftstrom qV | m3/Std | 705 | |
| Druckerhöhung insgesamt | Pa | 458 | |
| Geschwindigkeit n | min-1 | 2865 | |
| Daten ermittelt am Punkt optimaler Effizienz | |||
Nenndaten
|
| Tatsächlich | Anfrage 2015 | |
| Gesamtwirkungsgrad ηe |
| 61,7 | 43,3 |
| Effizienzklasse N |
| 80,4 | 62 |
| Leistungsaufnahme Pe | KW | 0,16 | |
| Luftstrom qV | m3/Std | 705 | |
| Druckerhöhung insgesamt | Pa | 458 | |
| Geschwindigkeit n | min-1 | 2865 | |
| Daten ermittelt am Punkt optimaler Effizienz | |||
Kurven
Luftstrom 50 Hz
Messwerte
|
| n | Pe | I | LpAin |
| in min-1 | in w | in einem | in dB(A) | |
| 1 | 2965 | 147 | 1,17 | 70 |
| 10 | 2200 | 75 | 0,59 | 59 |
| 11 | 2200 | 79 | 0,62 | 53 |
| 12 | 2200 | 61 | 0,50 | 59 |
| 13 | 1700 | 28 | 0,22 | 56 |
| 14 | 1700 | 34 | 0,27 | 53 |
| 15 | 1700 | 36 | 0,29 | 47 |
| 16 | 1700 | 28 | 0,23 | 52 |
| 2 | 2879 | 170 | 1,4 | 66 |
| 3 | 2860 | 170 | 1,4 | 60 |
| 4 | 2970 | 149 | 1,22 | 66 |
| 5 | 2700 | 111 | 0,89 | 68 |
| 6 | 2700 | 138 | 1,10 | 64 |
| 7 | 2700 | 145 | 1,15 | 58 |
| 8 | 2700 | 112 | 0,92 | 64 |
| 9 | 2200 | 60 | 0,48 | 63 |
Zeichnung
Produktzeichnung
| 1 | Zubehörteil: Einlaufring 96358-2-4013 nicht im Lieferumfang enthalten |
| 2 | max.Abstand für Schraube 5 mm |
| 3 | max.Abstand für Schraube 10 mm |
| 4 | Kabel PVC 3G AWG20;3x gecrimpte Spleiße |
| 5 | Kabel PVC 4X AWG22;4x gecrimpte Spleiße |
